La detection des mobiliers urbains implantes dans le sol


La detection des mobiliers urbains implantes dans le sol

Principes:
Les mobiliers urbains fixés au sol doivent être détectables par une canne d’aveugle et repérables par un contraste visuel.

Dimensions minimales des poteaux et des bornes de voirie pour être détectables

L’arrêté du 18/09/2012 a défini un abaque des hauteurs minimales hors sol des poteaux et des bornes selon la dimension de leur diamètre : ils doivent avoir des dimensions telles que :

• soit leur faible hauteur est compensée par un diamètre important
• soit leur petit diamètre est compensé par une hauteur élevée



Arrêté du 18/09/12 applicable dès le 01/04/2013

Détection d’obstacles

Les dimensions des bornes et poteaux sont déterminés conformément au schéma ci-dessous et compte tenu des précisions suivantes :

• la hauteur se mesure à partir de la surface de cheminement.

• la largeur hors-tout, la plus faible des dimensions, ou le ø sont mesurés dans un plan horizontal. La hauteur ne peut-être inférieure à 0,50 m.

• si la borne ou le poteau a une hauteur de 0,50 m, sa largeur ou son ø ne peut être inférieur à 0,28 m.

• si la borne ou le poteau a une hauteur supérieure à 0,50 m, la largeur ou le diamètre minimal de la base diminue à mesure que sa hauteur augmente.

• par exemple : la hauteur du poteau est de 1,10 m au minimum pour un ø ou une largeur de 0,06 m.

• une borne de 0,21 m de largeur ou de ø a une hauteur de 0,60 m au minimum.

• des resserrements ou évidements ne sont acceptés qu’au-dessus de 0,50 m de hauteur



Applications pratiques

• un poteau ne peut pas avoir un ø inférieur à 6 cm et dans ce cas sa hauteur hors sol doit être d’au moins 110 cm

• une borne ne peut pas avoir une hauteur hors sol inférieure à 50 cm et dans ce cas son diamètre doit être d’au moins 28 cm

• la forme des poteaux et des bornes doit être droite sur la partie située entre le sol et une hauteur de 50 cm : les éléments de design ne peuvent être présents qu’au dessus de cette hauteur



Poteau conforme : ø 168 mm hauteur hors sol 900 mm > minima 660 mm evidemment gorge située à 670 mm au dessus de minimum 500 mm




Poteau non conforme : ø 115 mm hauteur hors sol 710 mm < minima 764 mm resserrements se situant en dessous du minimum de 500 mm


Tous les poteaux et la majorité des bornes présentés dans le catalogue abc 2013 ont des dimensions et des formes qui respectent l’abaque présenté ci-dessus.

Tableau des hauteurs hors sol minimales selon les ø les plus utilisés



• la réglementation ne définissant que des minima, les poteaux et les bornes dont les dimensions sont supérieures en hauteur ou / et diamètre sont donc conformes :

- un poteau de ø 76 mm peut être scellé à une hauteur de 1200 mm (minima = 950 mm)

- une borne fixée à une hauteur de 500 mm, peut avoir un diamètre de 350 mm (minima 280 mm)

N.b : abc equipements collectivités a établi une table complète, cm par cm, des dimensions minima requises (hauteur et diamètre). Document communiqué à tous les clients qui en font la demande.



Repérage visuel du mobilier urbain par le contraste des couleurs les préconisations réglementaires

Afin de faciliter leur détection par les personnes malvoyantes, les bornes et poteaux et autres mobiliers urbains situés aux abords ou sur les cheminements sont contrastés avec leur environnement. A défaut, ils comportent une partie contrastée avec leur support dans les conditions suivantes :

• dans le cas d’un poteau cylindrique, le dispositif contrastant est constitué d’une bande d’au moins 10 cm de hauteur apposée sur le poteau à une hauteur comprise entre 1,20 m et 1,40 m (poteau haute visibilité).

• dans le cas de bornes et poteaux d’une hauteur inférieure ou égale à 1,30 m, le dispositif contrastant doit être placé dans leur partie supérieure. La surface de ce dispositif peut-être adaptée si elle permet d’atteindre un résultat équivalent.

• dans le cas de surfaces planes et opaques, le dispositif contrastant est constitué d’une bande d’au moins 10 centimètres de hauteur apposée sur le tiers de la largeur de chacune de ses faces et à hauteur comprise entre 1,20 et 1,40 m.

Les poteaux haute visibilité :


• leur fonction : être plus visible que les autres mobiliers urbains pour informer ou alerter les usagers (localisation d’un passage piéton, sortie de garage autorisée,…) • pour être plus visibles, lls doivent être plus hauts que les autres poteaux et avoir un dispositif de contraste visuel situé sur la tête des poteaux

• un poteau haute visibilité doit donc avoir en principe une hauteur hors sol de 1300 mm ( 1200 + 100 de dispositif contrasté)

• une hauteur inférieure à 1300 mm est souvent proposée mais il ne faut en aucun cas descendre en dessous de 1200 mm




Poteaux haute visibilité city ø 76 ou ø 114 - hauteur hors sol 1300 mm pommeau peint - largeur de 105 mm voir catalogue abc page 25

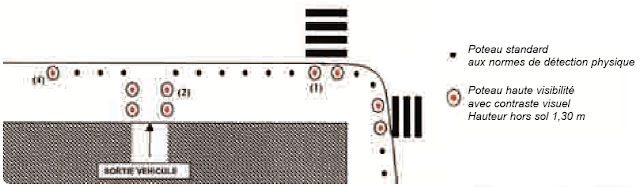

Exemples d’implantation preconisee de poteaux et de bornes de voirie

Recommandation pour l’aménagement des trottoirs (source : guide d’accessibilité de la ville de caen)

• tous les mobiliers urbains situés sur le trottoir doivent être conformes aux normes de détection physique et de référence visuelle (bornes, poteaux, barrières, corbeilles, bancs…)

• il est recommandé d’implanter des poteaux haute visibilité

- dans la continuité d’un passage piéton

- au niveau d’une sortie de véhicule autorisée

- au début ou à la fin d’alignement d’une série de poteaux empêchant les voitures de monter sur les trottoirs.

RAPPEL : La distance  entre 2 poteaux doit être  si possible de 1,40 m  mais jamais inférieure à 1,20 m.

Recommandations : implantation de bornes de protection aux entrées d’un supermarché

• respecter une distance de 1,40 m entre 2 bornes, ou entre une borne et les murs

• respecter les normes de dimensions détectables

• peindre les bornes dans une couleur contrastant avec les murs et le sol




Recommandations generales sur les formes du mobilier urbain

La conception générale ne doit pas être source de danger :

• les arêtes sont arrondies, le biseautage des arêtes vives et des saillies anguleuses réduisant les risques de blessure en cas de choc est nécessaire, et les parties saillantes sont proscrites.

• les formes sont stables pour assurer la position du centre de gravité

• les systèmes de fixation solide

• la forme du mobilier doit permettre l’approche par un fauteuil roulant

Poteau dont la tête et les arêtes  sont arrondies
